Dietro ogni studio virtuale e ogni grafica in realtà aumentata c’è un flusso di dati che descrive posizione e ottica della camera. Si chiama FreeD, ha trent’anni, e le PTZ l’hanno reso democratico.
Perché la grafica di uno studio virtuale “sta attaccata” al pavimento quando la camera si muove? Perché qualcuno, decine di volte al secondo, sta dicendo al motore di rendering esattamente dove si trova la camera e cosa sta inquadrando. Quel qualcuno, nella stragrande maggioranza dei casi, parla FreeD: un protocollo nato nei laboratori BBC a metà anni ’90 per il primo sistema di camera tracking dei virtual studio, e sopravvissuto a tutto — come VISCA, di cui è il perfetto complemento. VISCA dice alla camera dove andare; FreeD racconta al mondo dove la camera sta guardando. E da quando le PTZ lo hanno integrato di serie, il virtual set è passato da tecnologia da grande network a strumento alla portata di qualsiasi produzione.

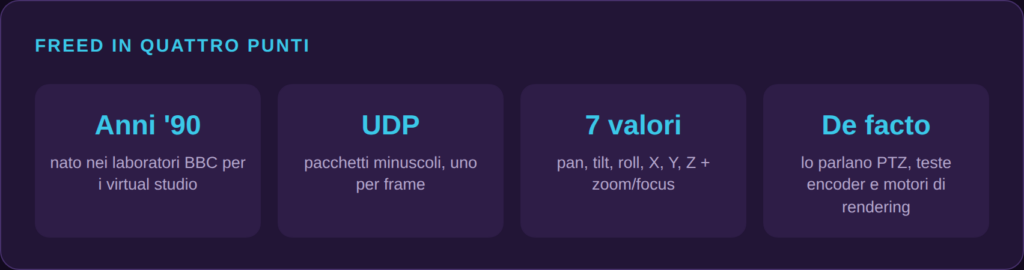

Come funziona, in due parole

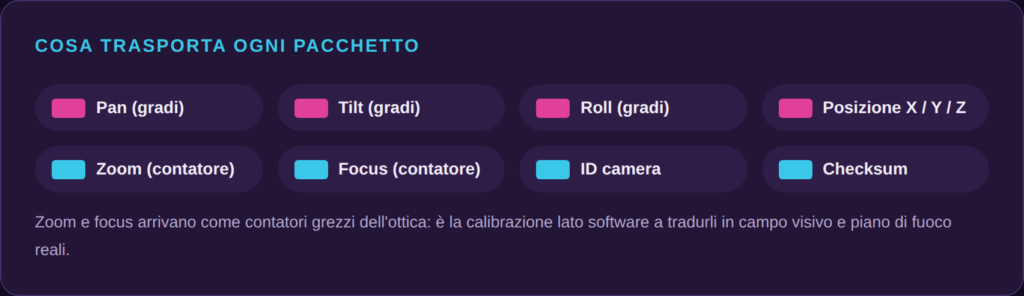

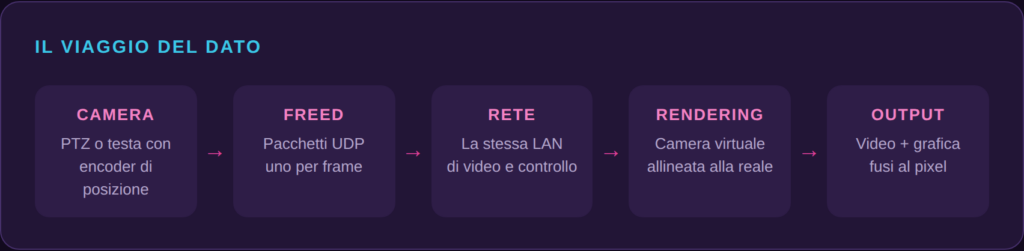

FreeD è disarmante nella sua semplicità, ed è per questo che ha vinto: un flusso di pacchetti UDP di poche decine di byte, uno per ogni frame video, in cui la camera (o la testa robotizzata, o il sistema di tracking) trasmette il proprio stato: pan, tilt e roll in gradi, la posizione X/Y/Z nello spazio, e i contatori di zoom e focus dell’ottica. Nessun handshake, nessuna risposta: la camera parla, il motore di rendering ascolta, e ricostruisce frame per frame una camera virtuale perfettamente allineata a quella reale. La grafica renderizzata da quel punto di vista si fonde con il video: se l’allineamento è buono, l’occhio non distingue più cosa è ripreso e cosa è calcolato.
Il pezzo mancante: la calibrazione
Qui sta il mestiere, ed è bene dirlo subito: FreeD trasporta numeri, non magia. I contatori di zoom e focus sono valori grezzi che variano da ottica a ottica, e la corrispondenza tra “contatore 2350” e “campo visivo di 42 gradi” va costruita con la calibrazione della lente: una procedura in cui il software impara la mappa dell’ottica — distorsione compresa — punto per punto. È il passaggio che separa un virtual set credibile da uno in cui la grafica “scivola” sul pavimento a ogni zoomata. I sistemi seri lo sanno: ClassX Elitium, per dire, integra un calibratore di lenti proprio per rendere indolore questo passaggio con PTZ e camere broadcast.

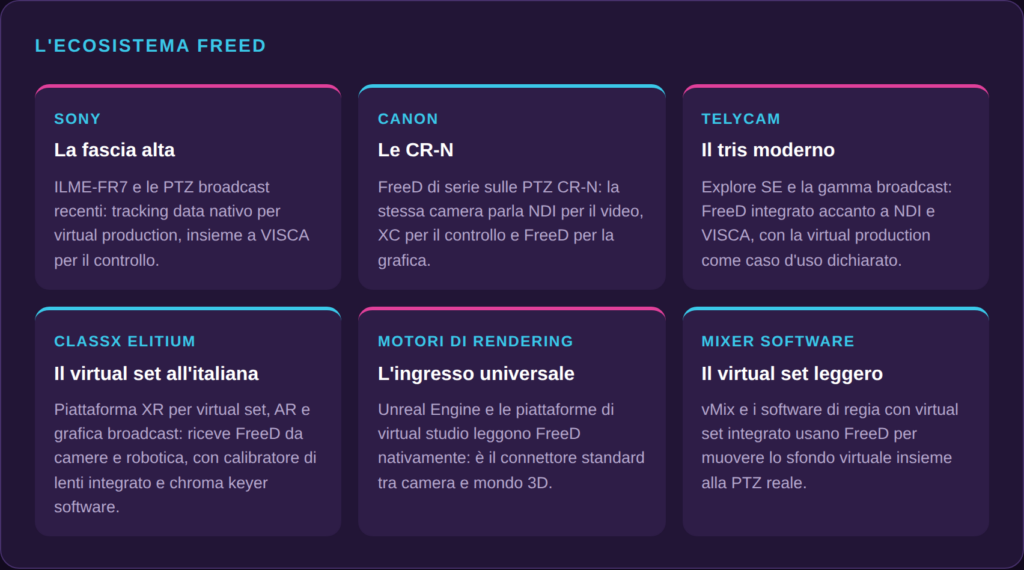

Chi lo parla: la squadra
Il fronte camere è ormai larghissimo. Sony lo mette nelle PTZ di fascia alta — su tutte la cinema PTZ ILME-FR7, pensata anche per il virtual production — e nelle BRC/SRG recenti; Canon lo integra nelle CR-N, dove convive con XC e NDI come abbiamo visto nelle puntate scorse; Telycam lo offre sulla gamma broadcast — la Explore SE è proposta esplicitamente per la produzione VR/AR — completando il tris NDI + VISCA + FreeD che definisce la PTZ moderna. Sul fronte rendering, FreeD è l’ingresso universale: lo leggono Unreal Engine e i sistemi che ci girano sopra, vMix per i suoi virtual set, e le piattaforme dedicate. Tra queste merita una menzione ClassX Elitium, la piattaforma XR italiana per virtual set, realtà aumentata e grafica broadcast: riceve FreeD da camere e robotica (colonne, rail e crane comprese), con chroma keyer software e calibratore di lenti integrati.
FreeD e gli altri: chi fa cosa
Chiudiamo il cerchio dei protocolli di controllo e telemetria visti nella serie: tre mestieri diversi che sulla stessa camera convivono senza pestarsi i piedi.
| FreeD | VISCA over IP | Canon XC | |
|---|---|---|---|
| Direzione | Camera → grafica (solo uscita) | Controller → camera | Bidirezionale |
| Contenuto | Posizione, rotazione, zoom, focus | Comandi di movimento e preset | Comandi + shading completo |
| Destinatario | Motori di rendering e grafica | Joystick, mixer, pannelli | Controller e pannelli Canon |
| Frequenza | Continua, un pacchetto per frame | A evento (quando comandi) | A evento + stato |
| Uso tipico | Virtual set, AR, XR | Regia multicamera | Regia multicamera Canon |
Dove si usa davvero

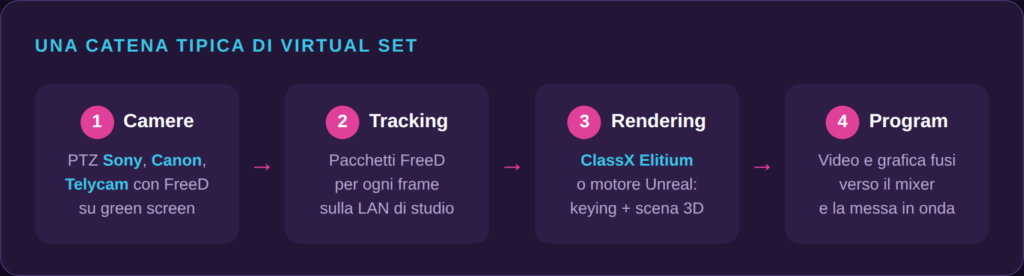

Il caso principe è lo studio virtuale: green screen, una o più PTZ con FreeD, motore di rendering, e la scenografia diventa un file 3D — con i costi di scenografia, trasporto e magazzino che si azzerano. Poi c’è la realtà aumentata in studio reale: loghi, dati, classifiche e oggetti 3D ancorati alla scena mentre la camera si muove, il pane quotidiano di sport ed elezioni. E ancora: l’extended reality sui LED wall, dove la prospettiva del fondale segue la camera; e la replica di inquadrature ripetibili, dove FreeD registrato diventa la memoria dei movimenti di camera. Il denominatore è sempre lo stesso: ovunque un pixel calcolato debba stare incollato a un pixel ripreso, sotto c’è un flusso FreeD.
Cosa serve davvero (checklist da studio virtuale)
La rete, di nuovo, è la parte facile: FreeD pesa nulla. Le insidie sono nell’allineamento tra mondo reale e mondo calcolato.
- FreeD abilitato sulla camera, con IP e porta del motore di rendering
- Calibrazione delle lenti per ogni camera e ogni ottica: non si salta
- Frequenza FreeD allineata al frame rate video (50 vs 60 Hz contano)
- Genlock o sincronizzazione: tracking e video devono viaggiare insieme
- Ritardo video/grafica compensato nel motore (qualche frame di delay)
- Illuminazione e chroma key curati: il tracking perfetto non salva un keying scadente
In sintesi
FreeD chiude il quadro che la serie ha costruito pezzo per pezzo: il video viaggia (NDI, ST 2110, SRT), l’audio pure (Dante), il controllo comanda (VISCA, XC) — e FreeD è il canale che rende la camera consapevole, capace di raccontare alla grafica il proprio punto di vista. Un protocollo di trent’anni fa, nato per pochi studi milionari, che le PTZ hanno trasformato in una casella di spunta da poche centinaia di euro. Il virtual set non è più una questione di budget: è una questione di calibrazione fatta bene. E adesso sapete anche perché.
FreeD è una specifica di camera tracking nata nei laboratori di ricerca BBC. I nomi di prodotto citati appartengono ai rispettivi proprietari.
