Lo standard ST 2110 è nato nei grandi centri di produzione, con switch da 25 e 100 Gigabit e reparti IT dedicati. Blackmagic Design ha scelto una strada diversa: portare lo stesso standard su Ethernet 10G, su cavi Cat6a già presenti negli edifici, con alimentazione PoE e configurazione automatica.
Il pezzo che rende possibile tutto questo si chiama IP10. Vediamo come funziona e come si costruisce, prodotto per prodotto, una regia 100% 2110.

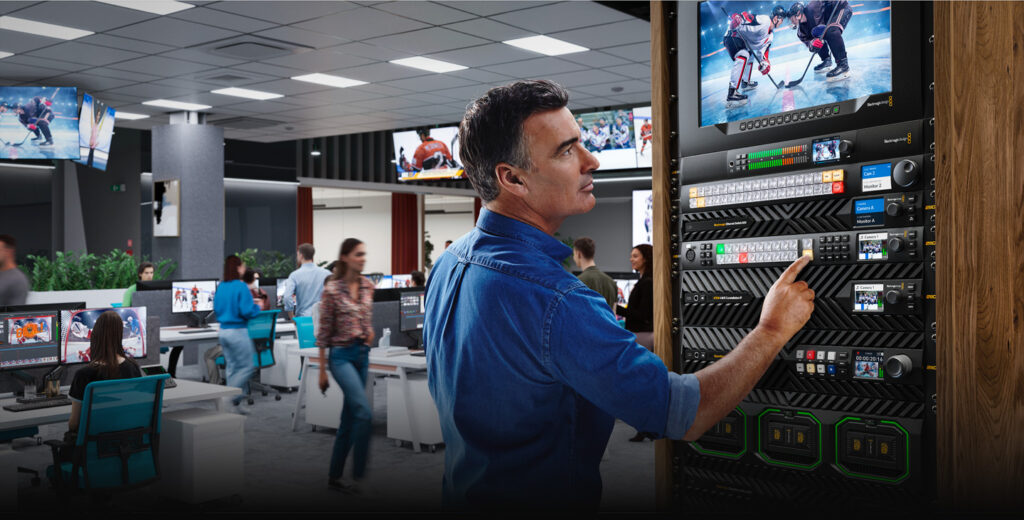

La famiglia Blackmagic 2110 IP: convertitori mini, rack, switch Ethernet, monitor e telecamere nativamente 2110.
ST 2110 in tre minuti
ST 2110 è una famiglia di standard SMPTE che descrive come trasportare video, audio e dati ausiliari su una rete IP gestita. La differenza sostanziale rispetto all’SDI non è il cavo: è il modello. In SDI un segnale è un cavo, punto a punto, e video, audio embedded e ancillary viaggiano in un unico flusso multiplexato. In 2110 ogni componente diventa un flusso indipendente (una essence) con il proprio indirizzo multicast:
- ST 2110-20 — video non compresso, 10 bit, senza intervalli di blanking: si trasmettono solo i pixel attivi.
- ST 2110-21 — traffic shaping: regola come i pacchetti vengono distribuiti nel tempo, per non saturare i buffer degli switch.
- ST 2110-30 — audio PCM (AES67), in flussi separati dal video.
- ST 2110-40 — dati ancillary: timecode RP 188, closed caption, metadati HDR.
- ST 2059 — il PTP (IEEE 1588), l’orologio comune che tiene tutto allineato al posto del black burst.
- ST 2022-7 — ridondanza: due copie identiche su due percorsi di rete distinti.
Separare le essence significa poter instradare l’audio senza toccare il video, ritardare una traccia, prendere il timecode da una sorgente e l’immagine da un’altra. In cambio serve disciplina: banda calcolata, multicast gestito, e soprattutto un riferimento temporale preciso, perché senza PTP flussi nati insieme arrivano scollegati.

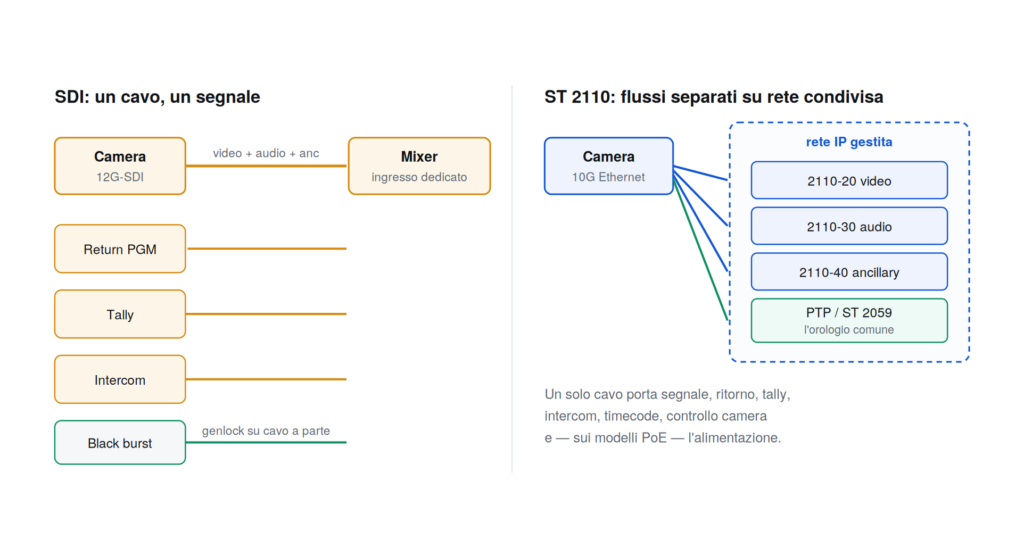

In SDI ogni funzione ha il suo cavo. In 2110 video, audio, ancillary e clock viaggiano come flussi distinti sulla stessa rete.
La scelta di Blackmagic: fare stare tutto in 10 Gigabit

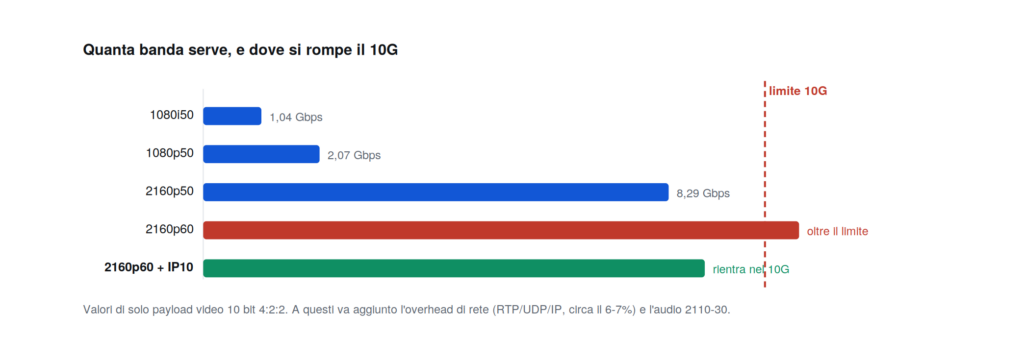

La banda è il primo vincolo di ogni progetto 2110, ed è puro conto aritmetico. Il video 2110-20 non trasporta il blanking, quindi si moltiplicano solo i pixel attivi per il frame rate e per i bit per pixel (20 bit per il 10 bit 4:2:2):
| Formato (10 bit 4:2:2) | Banda video utile | Sta in 10G? |
|---|---|---|
| 1080i50 | ≈ 1,04 Gbps | Sì, con ampio margine |
| 1080p50 | ≈ 2,07 Gbps | Sì |
| 2160p50 | ≈ 8,29 Gbps | Sì, con margine risicato |
| 2160p59.94 / 60 | ≈ 9,95 Gbps di solo payload | No: con overhead RTP/UDP/IP si sfora |
È il classico punto in cui un progetto 2110 diventa caro: per l’UHD ad alto frame rate la risposta di settore è passare a 25G o 100G, con switch, ottiche e competenze di rete di ben altro costo. Su questo punto Blackmagic ha fatto una scelta di prodotto precisa: tenere il 10G come base dell’ecosistema e risolvere il solo caso che non ci sta.
IP10: il codec che fa entrare l’UHD a 60p nel 10G
IP10 è il codec sviluppato da Blackmagic esattamente per questo scenario. Non è un codec di contribuzione né di archiviazione: è uno strato di riduzione dati leggerissimo che interviene solo quando il formato supera la capacità del link, cioè in pratica su 2160p59.94 e 2160p60 trasportati su 10G. Tutto il resto del catalogo viaggia non compresso.
Le caratteristiche che contano in un progetto:
- Latenza di 8 sample. Non 8 frame, non 8 righe: otto campioni di pixel. In termini pratici il ritardo introdotto è irrilevante rispetto al percorso di rete e non richiede compensazioni nel mixer.
- Impronta FPGA minima. È un codec piccolo, che occupa pochissime risorse logiche: per questo può stare dentro un mini convertitore alimentato via PoE senza farne salire prezzo, consumo e dissipazione.
- Qualità 10 bit 4:2:2 mantenuta. Blackmagic lo descrive come compressione lossless, e la riduzione necessaria è comunque modesta: si tratta di far rientrare un flusso da circa 12 Gbps in un link da 10, non di comprimere 10:1.
- Standard aperto e senza royalty. La documentazione per gli sviluppatori è scaricabile dal sito Blackmagic e l’implementazione è libera: è una scelta esplicita per favorire l’interoperabilità, non un lock-in.
Che non sia una specifica “di casa” lo conferma l’adozione da parte di terzi: a IBC 2026 Bridge Technologies ha annunciato il supporto nativo a IP10 sulla sonda di produzione VB440, permettendo di monitorare flussi IP10 con la stessa profondità di analisi dei flussi non compressi — waveform, vettorscopio, istogramma, monitoraggio HDR, metering audio — anche su infrastrutture 10G.
Come ragionare in fase di progetto
Se l’impianto lavora in HD o in UHD fino a 50p, il 10G è sufficiente e il segnale resta non compresso end-to-end. Se servono 59.94p o 60p in UHD su link 10G, entra in gioco IP10. Se invece il sistema è già su dorsale 100G — camere URSA Cine 12K 100G, ATEM Constellation IP, HyperDeck ISO Recorder 100G — il problema non si pone: un singolo collegamento 100G trasporta otto canali UHD non compressi.
PTP: il genlock che viaggia sulla rete
In un impianto 2110 il black burst sparisce e il riferimento diventa il PTP (IEEE 1588-2008 v2, profilo broadcast ST 2059-1 e 2059-2). Tutti i dispositivi Blackmagic 2110 IP si agganciano a un grandmaster comune e marcano i pacchetti con timestamp derivati da quell’orologio; il ricevitore usa quei timestamp per riallineare i flussi. È così che video e audio arrivati per strade diverse tornano in sincrono.
Sui convertitori Blackmagic i parametri PTP sono esposti in modo leggibile: dominio (tipicamente 127), indirizzo MAC del grandmaster, stato di lock, priorità e modalità PTP follower only. Due regole pratiche:
- Se in rete c’è un grandmaster (o uno switch che lo fa), i convertitori vanno messi in follower only, altrimenti si crea conflitto di clock.
- In collegamento diretto fra due apparati Blackmagic, uno dei due diventa master e l’altro follower: non serve altro hardware.
Per la transizione dal mondo SDI il dettaglio utile è che il PTP può tornare a essere un riferimento analogico: il Blackmagic 2110 IP Converter 3x3G ha un’uscita reference rigenerata dal clock PTP, con cui agganciare l’attrezzatura SDI legacy senza tenere in piedi una seconda catena di sync.
ST 2022-7: la ridondanza che non si vede

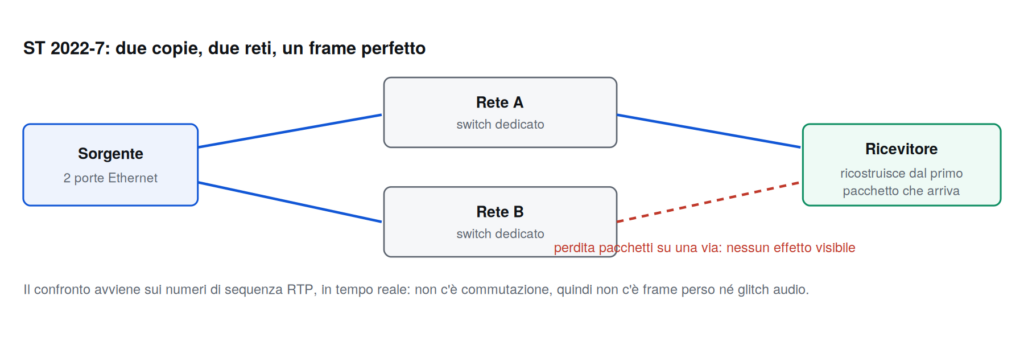

Nel broadcast la rete non può essere un singolo punto di guasto. ST 2022-7 (Seamless Protection Switching) risolve duplicando: la sorgente invia due copie identiche dei flussi su due interfacce e due reti distinte; il ricevitore confronta i numeri di sequenza RTP e ricostruisce il frame prendendo il pacchetto che arriva per primo. Se una rete cade, o perde pacchetti, non c’è switchover da attendere: il contenuto era già lì.
Tutti i prodotti Blackmagic con Ethernet 100G hanno doppia connessione 2022-7 su ogni porta video, e alcuni modelli 10G — come il 2110 IP SDI to HDMI 12G-10 o i pannelli ATEM Monitoring Rack Panel — offrono due porte 10G ridondanti. La regola di cablaggio è semplice: le due porte vanno su due switch fisicamente separati, altrimenti si duplica il traffico ma non il punto di guasto.
NMOS e routing: far sembrare la rete un router video
Il secondo ostacolo culturale del 2110, dopo la banda, è il routing. In SDI si preme un pulsante su un pannello; in IP si tratta di iscrizioni a gruppi multicast. NMOS (le specifiche AMWA) colma la distanza: IS-04 gestisce la scoperta e la registrazione dei dispositivi, IS-05 la connessione fra sorgenti e destinazioni. Tutti i prodotti Blackmagic 2110 IP li supportano, quindi l’intero impianto si comporta come un unico grande router virtuale.
Il pezzo interessante, lato operatore, è che il pannello resta quello di sempre: Videohub Master Control Pro e Videohub Smart Control Pro possono funzionare da controller NMOS, e i due switch Ethernet di Blackmagic — Ethernet Switch 360P e Ethernet Switch 820 — integrano un pannello di routing frontale. Chi manda in onda preme un tasto sorgente e un tasto destinazione, senza sapere che sta modificando una sottoscrizione multicast.
E se lo switch non lo voglio?
Nei sistemi piccoli i convertitori Blackmagic possono lavorare punto-punto: si collega un cavo Ethernet fra due apparati e la configurazione avviene da sola, clock compreso. Con un 2110 IP Mini BiDirect 12G in camera e un convertitore rack in regia, su un solo cavo passano segnale camera, ritorno programma, talkback, controllo e alimentazione. È un flusso di lavoro identico a quello SDI tradizionale, ma su infrastruttura IP: un modo pragmatico per iniziare senza riscrivere le competenze del reparto.
Il catalogo 2110, letto per ruolo
La gamma si divide in due mondi coerenti: uno a 10G, economico, compatto e alimentabile via Ethernet, adatto a studi, AV di fascia alta e periferie di impianto; uno a 100G ridondato, pensato per OB van e centri di produzione. I due mondi si incontrano grazie ai bridge.
Mondo 10G — accesso, periferia, monitoraggio
| Prodotto | Ruolo nell’impianto |
|---|---|
| 2110 IP Mini BiDirect 12G / SFP | Porta in rete una camera SDI e le restituisce il programma, con talkback. In rame o in fibra tramite SFP. |
| 2110 IP Mini IP to HDMI / SFP | Trasforma qualunque TV o monitor HDMI in una destinazione 2110. Si nasconde dietro lo schermo e si alimenta in PoE nella versione Ethernet. DIsponibile anche con SFP per Fibra Ottica |
| 2110 IP Converter 3x3G | Tre canali 3G-SDI bidirezionali in rack, con LCD frontale e uscita reference agganciata al PTP. |
| 2110 IP Converter 4x12G PWR | Quattro canali 12G-SDI bidirezionali che alimentano anche i dispositivi remoti: quattro Studio Camera 6K Pro su un solo rack. |
| 2110 IP Converter 8x12G SFP | Otto canali bidirezionali su fibra, con ritorno programma condiviso verso tutti i canali. |
| 2110 IP UpDownCross 12G | Conversione di standard fra 2110, 12G-SDI e HDMI in un terzo di rack. |
| 2110 IP SDI to HDMI 12G / 12G-10 | Monitoraggio critico su OLED con LUT 3D; il modello 12G-10 aggiunge dieci uscite XLR e doppia porta 10G ridondante. |
| 2110 IP Presentation Converter | Il podio: HDMI e USB-C in ingresso (con alimentazione del laptop), microfoni XLR, uscita proiettore e ritorno 2110. |
| SmartView 4K G3 | Monitor rack UHD con ingresso 2110 e 12G-SDI, LUT 3D, focus peaking e guide. |
| Audio Monitor 12G G3 | Monitor audio 1RU con ingresso 2110 su 10G, metering professionale, XLR, AES/EBU e uscita HDMI. |
| Blackmagic Studio Camera 6K Pro | Camera nativamente 2110: su una porta 10G viaggiano feed, ritorno, timecode, reference, tally, talkback, controllo e alimentazione. |
| Ethernet Switch 360P | 16 porte 10G più 2 da 100G, con pannello di routing frontale in stile video router. |
Mondo 100G — dorsale, produzione, ridondanza
| Prodotto | Ruolo nell’impianto |
|---|---|
| ATEM 4 M/E Constellation IP | Mixer nativo 2110: 32 ingressi e 28 uscite su quattro coppie 100G ridondanti, 16 keyer avanzati, 4 multiview, 2 SuperSource, 12 DVE. Ogni ingresso ha il proprio convertitore di standard. |
| ATEM 4 M/E Constellation IP Plus | Stessa architettura raddoppiata: 64 ingressi e 52 uscite su otto coppie 100G. |
| ATEM Monitoring Rack Panel 20 / 40 | Pannello di controllo ATEM con convertitore integrato: due 10G ridondanti verso 12G-SDI e HDMI, LCD e talkback frontale. |
| Ethernet Switch 820 | Otto porte 100G e due 10G, doppia porta PTP ridondante, porta NMOS dedicata, routing da pannello frontale. |
| StudioBridge 10G PWR | Il ponte fra i due mondi: otto link 10G raccolti in una coppia 100G ridondante, con 90 W di PoE++ per porta. |
| StudioBridge 100G | Porta due camere 100G dentro un sistema ridondato 2022-7, più un canale 10G per gli accessori. |
| SDI Expander 8x12G | Sedici canali di conversione in 1RU: otto da 12G-SDI verso 2110 e otto in direzione opposta, su 100G ridondante. |
| UpDownCross 100G | Otto canali di conversione standard simultanei fino a 2160p60, con 100G ridondante e porta NMOS. |
| HyperDeck ISO Recorder 100G | Otto canali UHD registrati in ProRes direttamente su storage di rete, con controlli broadcast, jog meccanico, RS-422 e AMP. |
| DeckLink IP 100G | Scheda PCIe per far entrare server di grafica, set virtuali o elaborazione GPU dentro il 2110: otto canali UHD bidirezionali, due porte 100G, GPUDirect RDMA. |
| Cloud Store Ultra / Media Dock Ultra | Storage flash fino a 48 TB con due porte 100G indipendenti: si registra su una rete mentre si monta dall’altra. |
| URSA Cine 12K 100G / Immersive 100G | Cinepresa digitale come camera live: uscita 2110 su 100G ad altissimo frame rate, attacco B4 opzionale e mirino studio. |
| Fairlight Live + Audio Panels | Mixer audio software nativo 2110, con pannelli fader motorizzati e adattatore 2110 IP Audio per l’integrazione. |
Un workflow 100% 2110, dalla camera alla messa in onda

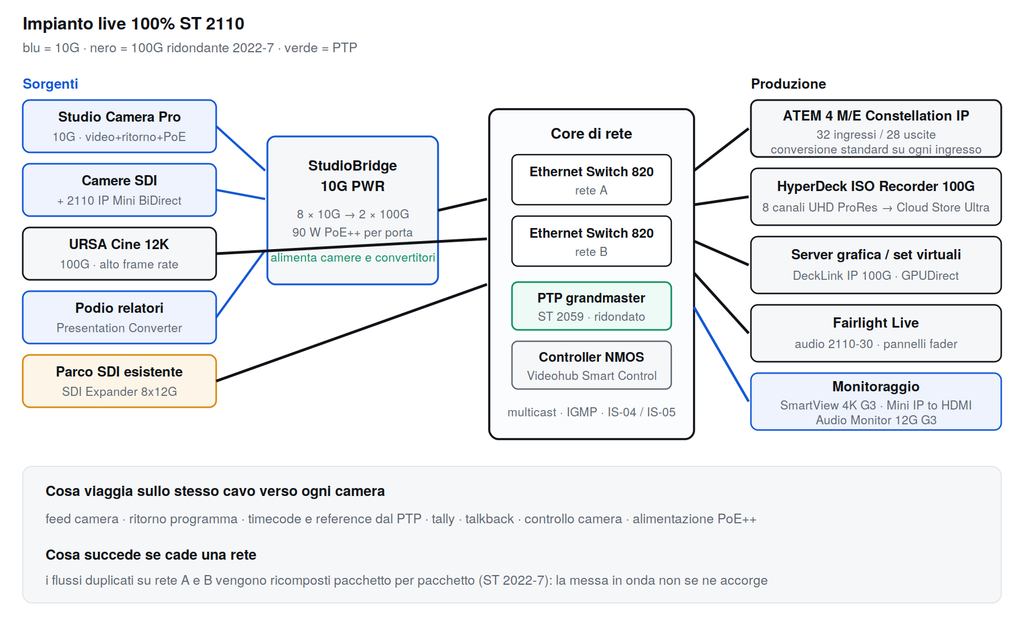

Lo schema qui sotto descrive una produzione live completa costruita interamente su prodotti Blackmagic: nessun cavo SDI nel percorso principale, due reti parallele per la ridondanza, un unico riferimento PTP.
Blu = 10G, nero = 100G ridondante 2022-7, verde = PTP.
Il percorso del segnale, passo per passo
- Acquisizione. Le Studio Camera Pro escono già in 2110 su una porta 10G che porta anche ritorno, tally, talkback, controllo e alimentazione. Le camere SDI di parco esistente entrano tramite un 2110 IP Mini BiDirect 12G montato in linea, che gestisce sia il feed sia il ritorno programma. Dove serve alto frame rate, l’URSA Cine 12K 100G si collega direttamente alla dorsale.
- Aggregazione. Lo StudioBridge 10G PWR raccoglie fino a otto link 10G e li consegna alla dorsale come coppia 100G ridondante, alimentando al tempo stesso ciò che sta a valle con 90 W per porta. È il punto in cui il mondo economico e il mondo ridondato si incontrano.
- Trasporto e sincronizzazione. Due Ethernet Switch 820 formano le reti A e B; il PTP grandmaster distribuisce il tempo su entrambe. Ogni dispositivo si aggancia in follower only e marca i pacchetti con timestamp coerenti.
- Routing. Le connessioni fra sorgenti e destinazioni si fanno da pannello: il router frontale degli switch, oppure un Videohub Smart Control Pro in veste di controller NMOS. Per l’operatore è un normale instradamento video.
- Produzione. L’ATEM 4 M/E Constellation IP prende gli ingressi direttamente dalla rete: ogni ingresso ha il proprio convertitore di standard, quindi una sorgente in formato diverso non richiede conversione preventiva. Grafica e set virtuali arrivano dai server equipaggiati con DeckLink IP 100G.
- Audio. Fairlight Live lavora nativamente sui flussi 2110-30, con i pannelli fader come estensione hardware: l’audio resta separato dal video fino all’ultimo, quindi si ritarda, si instrada e si mixa senza toccare l’immagine.
- Registrazione e replay. L’HyperDeck ISO Recorder 100G registra otto canali UHD in ProRes su Cloud Store Ultra attraverso una porta 100G, mentre la seconda porta resta libera per le postazioni di montaggio: DaVinci Resolve può montare mentre la registrazione è in corso, e con il Replay Editor si passa al replay in diretta.
- Monitoraggio e uscita. SmartView 4K G3 nei rack, 2110 IP Mini IP to HDMI dietro i televisori di studio, Audio Monitor 12G G3 per l’ascolto, ATEM Monitoring Rack Panel per il controllo locale con conversione verso SDI e HDMI. Le uscite verso trasmissione o encoder escono dalla stessa rete.
Quello che la rete deve garantire
Un impianto 2110 funziona bene o male a seconda di come è configurata la rete, non del marchio dei convertitori. I punti da verificare in fase di progetto sono pochi ma non negoziabili:
- Banda reale, non nominale. Va calcolata sorgente per sorgente, includendo overhead e audio, e tenendo margine sugli uplink: il traffico 2110 è costante, non a burst, e non tollera oversubscription.
- Multicast gestito. Servono IGMP snooping e querier configurati correttamente, altrimenti i flussi vengono inoltrati ovunque e saturano le porte.
- PTP con supporto hardware. Gli switch devono gestire il PTP come boundary clock o transparent clock: un forwarding software introduce jitter sul riferimento e si vede sui flussi.
- QoS coerente. Le marcature DSCP che separano PTP, video e audio vanno mantenute lungo tutto il percorso; ai confini fra domini di rete rischiano di essere azzerate.
- Ridondanza su percorsi davvero separati. Rete A e rete B su switch diversi, alimentazioni diverse, possibilmente percorsi cavi diversi.
È qui che gli switch progettati per il video fanno la differenza rispetto a un apparato IT generico: il 360P e l’820 arrivano preconfigurati per questo tipo di traffico, con porte PTP dedicate, porta NMOS separata da quella di management e connettori tutti sul retro.
Tre scale di sistema
Sala riunioni, auditorium, corporate
Presentation Converter al podio, 2110 IP Mini IP to HDMI dietro ogni schermo, un Mini BiDirect per ogni camera, un Ethernet Switch 360P come nodo. Tutto alimentato in PoE, cablaggio Cat6 esistente, routing da pannello. È lo scenario in cui il vantaggio economico rispetto a un impianto SDI matriciato è più evidente.
Studio o OB van di fascia media
Camere su 10G raccolte da StudioBridge 10G PWR, dorsale 100G con Ethernet Switch 820, ATEM Constellation IP in regia, HyperDeck ISO Recorder per gli ISO, monitoraggio misto 2110 e HDMI. Il parco SDI esistente rientra dalla porta di servizio grazie allo SDI Expander 8x12G, senza doverlo dismettere.
Centro di produzione
Doppia rete 100G completamente ridondata, grandmaster PTP esterni, UpDownCross 100G per normalizzare i formati in ingresso, server DeckLink IP 100G per grafica ed elaborazione GPU, Fairlight Live per l’audio immersivo, storage Cloud Store Ultra condiviso fra registrazione e montaggio. Qui il 2110 non è un’alternativa all’SDI: è l’unico modo per gestire quel numero di segnali senza una sala matrici.
In sintesi
Il contributo di Blackmagic al 2110 non è nello standard — quello è SMPTE — ma nel renderlo installabile. Tre scelte lo riassumono: usare il 10G come base, risolvendo con IP10 l’unico formato che non ci entra; permettere il funzionamento punto-punto con autoconfigurazione, così il primo impianto non richiede un reparto IT; e mettere il routing NMOS dietro un pannello a pulsanti, perché chi manda in onda continui a lavorare come ha sempre fatto. Il risultato è che oggi un impianto interamente ST 2110 si può progettare con un solo catalogo, dalla telecamera al monitor, e a un costo per canale che fino a poco tempo fa era impensabile.
Per il dettaglio delle specifiche, i profili PTP e le tabelle di conformità ai vari sotto-standard, resta valida la nostra scheda tecnica dedicata a SMPTE ST 2110. Per una valutazione sul vostro impianto — dimensionamento della banda, scelta fra 10G e 100G, integrazione del parco SDI esistente contattateci!.
